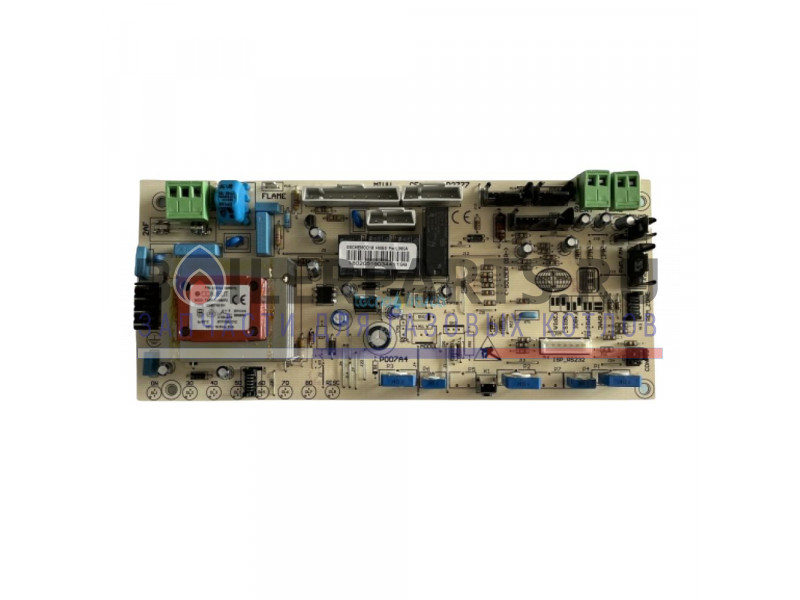

Плата для котлов Fondital Tahiti Condensing, Nova Florida Pictor Condensing Line Tech KR 55-85 6SCHEMOD18

Плата для котлов Fondital Tahiti Condensing, Nova Florida Pictor Condensing Line Tech KR 55-85 6SCHEMOD18.

Плата одноконтурных конденсационных котлов Нова Флорида, Фондитал с повышенной мощностью:

• Fondital Tahiti Condensing Line Tech KR 55;
• Fondital Tahiti Condensing Line Tech KR 85;
• Nova Florida Pictor Condensing Line Tech KR 55;
• Nova Florida Pictor Condensing Line Tech KR 85.

Плата используется в настенных одноконтурных конденсационных котлах с увеличенной мощностью 55 и 85 кВт с закрытой камерой сгорания и принудительной тягой.

Line Tech: интерфейс пользователя с ЖК-дисплеем.

• R : только отопление.
• K : конденсационный.

Панель котлов Fondital/Nova Florida:

• ЖК-дисплей, на котором отображается состояние котла и информация о его работе. С помощью шлейфа подсоединен к основной электронной плате.
• Переключатель режимов котла.
• Регулятор температуры горячей воды. Если котел подключен к внешнему бойлеру гвс, этот регулятором служит для включения или отключения бойлера.
• Регулятор температуры воды контура отопления. С помощью этого регулятора устанавливается температура контура отопления в пределах между минимальной 35°C и максимальной 78°C.
• Манометр - указывает уровень давления воды в системе отопления.

Рекомендации по настройке электронной платы 6SCHEMOD18:

На плате управления есть 2 перемычки, с помощью которых возможно изменить конфигурацию данной платы.

Вот возможные варианты:

• F3RIS: одноконтурный, только отопление;
• F4BOI: отопление и гвс с накопительным бойлером.

Примеры установки перемычек описаны в инструкции по установке платы управления.

Потенциометр Р6 выполняет две функции:

• если датчик наружной температуры не подключен, потенциометр позволяет выбрать диапазон температуры нагрева теплоносителя;
• если датчик наружной температуры подключен, потенциометр позволяет выбрать требуемую климатическую кривую.

От завода плата запрограммирована на параметры, что соответствуют котлам мощностью 55 кВт. Для адаптации платы на мощность 85 кВт необходимо запрограммировать ее при помощи пульта дистанционного управления.

Купить плату управления котлов Nova Florida, Fondital в нашем магазине можно для каждой модели. Весь ассортимент запчастей для ремонта котлов в наличии. Обращайтесь за консультацией и приобретайте комплектующие для возобновления работоспособности газового котла.

Производитель: Fondital/Nova Florida

Тип товара: Платы управления

Завод производитель имеет право менять конструкцию Плата для котлов Fondital Tahiti Condensing, Nova Florida Pictor Condensing Line Tech KR 55-85 6SCHEMOD18 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
