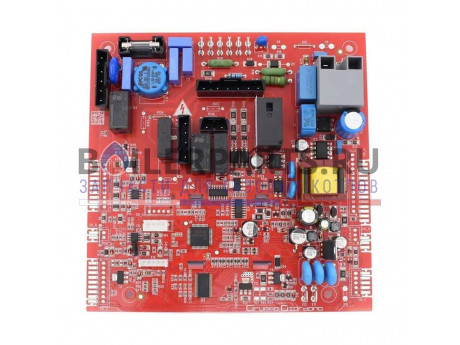

Плата управления для котлов Fondital Antea 6SCHEMOD38

Плата управления для котлов Fondital Antea 6SCHEMOD38 (6SCHEGAR38)

Плата управления предназначена для установки в двухконтурных котлах для отопления и приготовления горячей воды с помощью пластинчатого теплообменника и одноконтурных котлах с возможностью подключения накопительного бойлера.

Используется в газовых котлах только с двумя теплообменниками (ГВС и отопления):

Nova Florida:

• Delfis CTFS 24;
• Delfis CTN 24;
• Delfis RBTFS 24;
• Delfis CTFS 40;
• Delfis RBTFS 40;
• Delfis RTFS 40.

Fondital:

• Antea CTFS 24;
• Antea CTN 24;
• Antea RBTFS 24;
• Antea CTFS 40;
• Antea RBTFS 40;
• Antea RTFS 40.

При замене платы необходимо ввести параметры для программирования котла.

Схема подсоединения и параметры для  настройки электронной платы управления котлов с принудительной и естественной тягой приведены в файле ниже основного фото.

В памяти платы управления содержатся параметры. Их можно вывести на экран либо внести в них изменения с целью улучшить настройки работы котла. Эти параметры доступны напрямую через пользовательский интерфейс или через пульт ДУ.

Нажимая кнопку “Info” возможно просмотреть значение параметров программирования (от Р30 до Р57), в том числе такие как температуры подключенных датчиков, последние блокировки и т.д. Для выхода из режима просмотра параметров, нажмите кнопку “reset”. Также котел может самостоятельно вернуться к нормальной работе через 30 секунд после последнего нажатия кнопки.

При одновременном нажатии на три секунды кнопок «reset» и «- отопление» мы попадаем в меню настроек параметров.

При помощи кнопок “+/- отопление”, можно выбрать параметр, который мы хотим изменить. Нажатием на кнопку «ok» подтверждается изменение значения параметра, а символ разводного ключа указывает на то, что имеется возможность изменить показатель значения при помощи кнопок «+/- отопление».

После этого подтвердите изменение показателя значения нажатием на кнопку «ok».

Пролистайте значения, чтобы изменить следующие показатели, или выйдите из меню настроек при помощи кнопки «reset».

Производитель: Fondital

Тип товара: Платы управления

Завод производитель имеет право менять конструкцию Платы управления для котлов Fondital Antea 6SCHEMOD38 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
