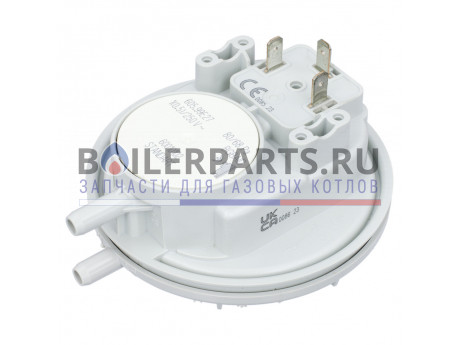

Реле давления воздуха (прессостат) для котлов Vaillant TurboTec Pro/Plus 3-3, 3-5 0020041905

Реле давления воздуха (прессостат) для котлов Vaillant TurboTec Pro/Plus 3-3, 3-5 0020041905

Прессостат газового котла Vaillant контролирует процесс дымоудаления (отвод продуктов сгорания) и работу вентилятора, подает сигнал на работе горелки котла, запчасть часто называют моностатом, пневмореле или дифференциальным реле давления дыма. Внутри пневмореле установлена мембрана, к которой присоединен микропереключатель. Силиконовая трубка служит для отвода конденсата.

В корпусе прессостата на мембрану воздействует атмосферное давление воздуха и давление дымовых газов, которые выбрасывает вентилятор. В результате объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя на мембрану, которая при перемещении изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.

Если давление будет превышать допустимые нормы, реле автоматически прекращает подачу топлива в камеру сгорания, благодарю чему обеспечивается безопасность работы котла и оптимальное сжигание смеси.

Во время розжига микропроцессор подает напряжение на контакты реле вентилятора и вентилятор включается в работу.

После запуска вентилятора диафрагма маностата меняет свое положение и  по ходу переключает контакты микрика.

Замыкаются контакты c и nо. Микропроцессор подключает секцию поджига и контроля пламени.

После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Тип пресостата Vaillant: Huba control 605.99561 80/68Pa, CE-0086AP0974.

Взаимозаменяемая запчасть - прессостат: 0020018130 Vaillant, S1008900 Saunier Duval, 2000801921 Protherm.

Устанавливается на моделях котлов:

TurboTec Pro\Plus:

• VUW 202/3-5 R2;
• VUW 242/3-5, R2;
• VUW 282/3-5, R2;
• VUW 202/3-3, R1,R2;
• VUW 242/3-3, R1,R2;
• VUW 282/3-3, R1,R2;
• VUW 202/5-3;
• VUW 202/5-5;
• VUW 282/5-3;
• VUW 282/5-5;
• VUW 322/5-5;
• VUW 362/5-5;
• VU 202/3-5,R2;
• VU 242/3-5,R2;
• VU 282/3-5,R2;
• VU 322/3-5,R2;
• VU 362/3-5,R2;
• VU 202/5-5;
• VU 282/5-5;
• VU 362/5-5;
• VU 255/4-7;
• VUW 255/4-7;
• VU 255/4-7 R3;
• VUW 255/4-7 R3.

Основные атрибуты:

• Прессостат 80/68 Pа (маностат) на турбированный газовый котел;
• Назначение комплектующего: Для газовых котлов;
• Вид топлива: Газообразное.

Производитель: Vaillant

Тип товара: Прессостат, реле давления воздуха

Завод производитель имеет право менять конструкцию Реле давления воздуха (прессостата) для котлов Vaillant TurboTec Pro/Plus 3-3, 3-5 0020041905 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
